ماژول فیبر نوری سیسکو برای اتصال سوئیچ‌ها، روترها و سرورها به لینک‌های فیبر استفاده می‌شود. سرعت، نوع فیبر، طول موج و برد انتقال مهم‌ترین مشخصات آن هستند و باید با تجهیزات شبکه هماهنگ باشند.
در این راهنما، انواع ماژول فیبر نوری سیسکو شامل SFP، SFP+ و QSFP و معیارهای انتخاب آن‌ها را بررسی می‌کنیم.
ماژول فیبر نوری سیسکو چیست و چه کاربردی دارد؟
ماژول فیبر نوری سیسکو (Cisco Optical Transceiver) قطعه‌ای است که در پورت‌های SFP، SFP+ یا QSFP تجهیزات شبکه قرار می‌گیرد و سیگنال الکتریکی را به سیگنال نوری و برعکس تبدیل می‌کند. این ماژول امکان اتصال سوئیچ، روتر یا سرور به شبکه فیبر نوری را فراهم می‌کند.
کاربرد ماژول به نوع شبکه و فاصله لینک بستگی دارد. در یک شبکه داخلی ممکن است ماژول برای اتصال دو سوئیچ در رک‌های مختلف استفاده شود، در حالی که در دیتاسنتر یا زیرساخت‌های ارتباطی، مدل‌های پرسرعت برای لینک‌های چند گیگابیتی و مسافت‌های طولانی‌تر به کار می‌روند.
برای انتخاب درست، باید مشخصاتی مانند سرعت انتقال، نوع فیبر (Single Mode یا Multi Mode)، طول موج، کانکتور و حداکثر فاصله انتقال با پورت و تجهیزات مقصد هماهنگ باشد.

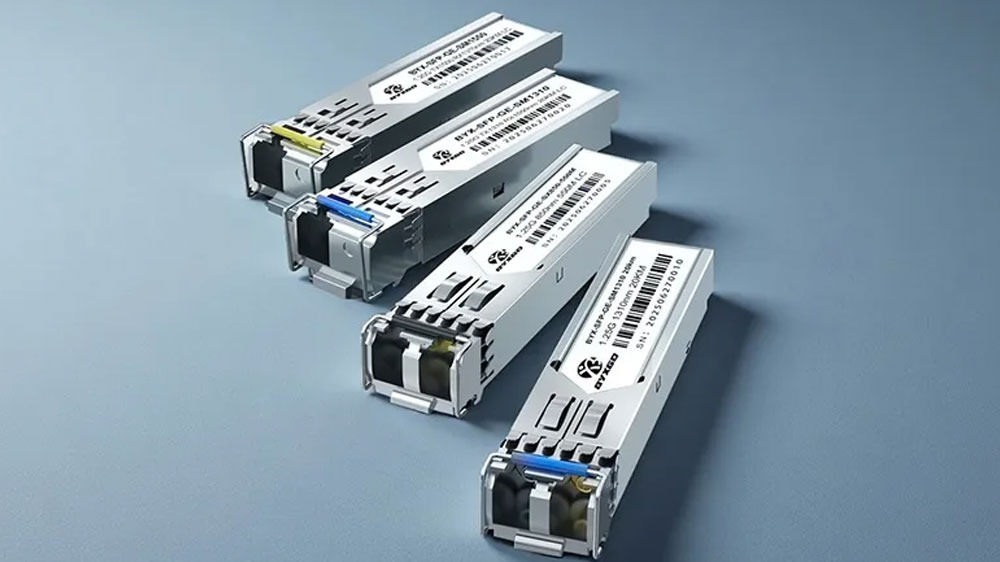

انواع ماژول فیبر نوری سیسکو؛ SFP، SFP+ و QSFP
ماژول‌های سیسکو بر اساس سرعت و نوع پورت، در خانواده‌های مختلفی عرضه می‌شوند:
- SFP: معمولاً برای لینک‌های 1Gbps استفاده می‌شود و برای سوئیچ‌ها و روترهای شبکه‌های معمولی کاربرد دارد.
- SFP+: برای لینک‌های 10Gbps طراحی شده و در اتصال سرورها، سوئیچ‌ها و لینک‌های پرسرعت استفاده می‌شود.
- QSFP: برای ارتباطات با ظرفیت بالاتر طراحی شده و بسته به مدل، سرعت‌هایی مانند 40، 100 و Gbps200 را پشتیبانی می‌کند. مدل‌های QSFP+، QSFP28 و QSFP56 در این خانواده قرار می‌گیرند.
بنابراین انتخاب بین این ماژول‌ها باید بر اساس سرعت موردنیاز، نوع پورت تجهیزات و ظرفیت لینک انجام شود.
انتخاب ماژول بر اساس سرعت شبکه
سرعت ماژول باید با پورت تجهیزات و نیاز شبکه هماهنگ باشد. به‌طور معمول:
- 1Gbps: شبکه‌های اداری و لینک‌های معمولی
- 10Gbps: سرورها، استوریج و اتصال سوئیچ‌ها
- 25Gbps: سرورها و زیرساخت‌های پرسرعت
- 40Gbps: لینک‌های پرظرفیت شبکه
- 100Gbps و بالاتر: دیتاسنترها و شبکه‌های پرترافیک
ماژول با سرعت بالاتر، بدون پشتیبانی پورت و تجهیزات، الزاماً سرعت لینک را افزایش نمی‌دهد.
تفاوت ماژول‌های Single Mode و Multi Mode
نوع فیبر یکی از معیارهای اصلی انتخاب ماژول است و مستقیماً با فاصله انتقال و ساختار شبکه ارتباط دارد.
- Single Mode (تک‌مد): برای مسیرهای طولانی‌تر طراحی شده و معمولاً در لینک‌های بین ساختمان‌ها، مراکز داده و زیرساخت‌های مخابراتی استفاده می‌شود. ماژول‌های این نوع فیبر معمولاً در طول موج‌های 1310 یا 1550 نانومتر کار می‌کنند.
- Multi Mode (چندمد): برای مسیرهای کوتاه‌تر مناسب است و در شبکه‌های داخلی ساختمان و دیتاسنترها کاربرد زیادی دارد. طول موج‌های 850 نانومتر در این نوع لینک رایج است.
در انتخاب ماژول فیبر نوری Cisco باید نوع فیبر، طول موج و فاصله موردنظر با یکدیگر هماهنگ باشند؛ برای مثال، ماژول مناسب فیبر Multi Mode را نمی‌توان صرفاً به دلیل یکسان بودن سرعت، جایگزین مدل Single Mode کرد.
فاصله انتقال و طول موج در انتخاب ماژول چه اهمیتی دارد؟
فاصله انتقال مشخص می‌کند ماژول برای چه بردی مناسب است؛ برخی مدل‌های 1Gbps وGbps10 چند صد متر را پوشش می‌دهند، در حالی که مدل‌های Single Mode بسته به نوع ترنسیور می‌توانند چند کیلومتر یا بیشتر انتقال داشته باشند.
طول موج نیز باید با نوع فیبر هماهنگ باشد. در Multi Mode طول موج 850 نانومتر و در Single Mode طول موج‌های 1310 و 1550 نانومتر رایج هستند.
بنابراین هنگام انتخاب ماژول Cisco، برد، نوع فیبر و طول موج را متناسب با مسیر و تجهیزات دو طرف لینک بررسی کنید.
سازگاری ماژول با سوئیچ و تجهیزات سیسکو را چگونه بررسی کنیم؟
قبل از خرید ماژول فیبر نوری سیسکو، باید مشخصات ترنسیور با پورت دستگاه و طرف مقابل لینک هماهنگ باشد. مهم‌ترین موارد عبارت‌اند از:
- نوع پورت: مشخص کنید پورت دستگاه SFP، SFP+ یا QSFP است.
- سرعت: سرعت ماژول باید با ظرفیت پورت و نیاز لینک سازگار باشد؛ برای مثال ماژول Gbps10 برای پورت Gbps1 انتخاب مناسبی نیست.
- نوع فیبر: Single Mode یا Multi Mode بودن فیبر باید با ماژول مطابقت داشته باشد.
- طول موج و برد: طول موج و حداکثر فاصله انتقال ماژول را با مشخصات لینک مقایسه کنید.
- سازگاری نرم‌افزاری: در تجهیزات Cisco، پشتیبانی دستگاه و نسخه نرم‌افزار از ترنسیور موردنظر نیز باید بررسی شود.
در لینک‌های دوطرفه، مشخصات ماژول‌های دو سمت باید با یکدیگر سازگار باشند؛ مثلاً طول موج و نوع فیبر نمی‌تواند بدون توجه به مشخصات طرف مقابل انتخاب شود.

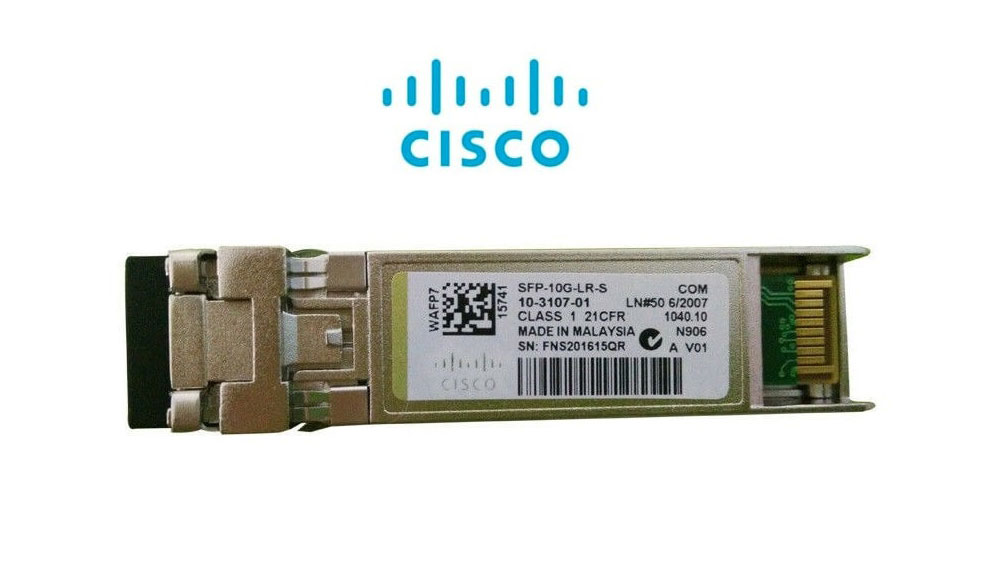

ماژول اورجینال سیسکو یا ماژول Compatible؟
Original Cisco توسط خود سیسکو تولید و تأیید می‌شود، در حالی که Compatible توسط شرکت‌های دیگر ساخته و برای تجهیزات Cisco سازگار می‌شود. انتخاب بین این دو بیشتر به حساسیت پروژه، کیفیت سازنده و شرایط گارانتی بستگی دارد.
| معیار | Original Cisco | Compatible |
| سازگاری | تأییدشده توسط Cisco | وابسته به سازنده |
| کیفیت ساخت | استاندارد کارخانه‌ای | متفاوت بین برندها |
| پشتیبانی | رسمی | وابسته به فروشنده |
| کاربرد | شبکه‌های حساس و سازمانی | پروژه‌های متنوع و اقتصادی |
برای ماژول Compatible، مشخصات فنی، برند سازنده و ضمانت کالا را بررسی کنید؛ مخصوصاً اگر ترنسیور قرار است در یک لینک حیاتی شبکه استفاده شود.
چک لیست انتخاب ماژول فیبر نوری سیسکو
برای انتخاب ماژول مناسب، این موارد را پیش از خرید بررسی کنید:
- سرعت لینک: 1، 10، 25، 40 یا Gbps100 و بالاتر.
- نوع ماژول: SFP، SFP+ یا QSFP متناسب با پورت تجهیز.
- نوع فیبر: Single Mode یا Multi Mode.
- طول موج: مانند 850، 1310 یا 1550 نانومتر.
- فاصله انتقال: حداکثر برد ماژول باید با طول واقعی مسیر متناسب باشد.
- کانکتور: معمولاً LC یا نوع تعیین شده در مشخصات ترنسیور.
- سازگاری با Cisco: مدل دقیق سوئیچ یا روتر و نسخه نرم‌افزار را بررسی کنید.
- Original یا Compatible: بر اساس حساسیت پروژه، گارانتی و کیفیت سازنده انتخاب کنید.
- استاندارد و مشخصات فنی: دیتاشیت ماژول و مشخصات هر دو سمت لینک را با هم تطبیق دهید.
اگر این موارد از ابتدا بررسی شوند، احتمال انتخاب ماژولی که از نظر سرعت، برد یا سازگاری با لینک موردنظر مشکل داشته باشد، بسیار کمتر خواهد شد.
جمع‌بندی
برای خرید ماژول فیبر نوری سیسکو، ابتدا سرعت، نوع پورت و فیبر را مشخص کنید و سپس طول موج، برد انتقال و سازگاری ترنسیور با تجهیزات را بررسی کنید. انتخاب بین مدل Original و Compatible نیز به حساسیت پروژه، پشتیبانی و کیفیت سازنده بستگی دارد.
سوالات متداول
ماژول SFP سیسکو چه سرعتی دارد؟معمولاً برای لینک‌های 1Gbps استفاده می‌شود.
SFP+ با SFP چه تفاوتی دارد؟
SFP+ معمولاً برای لینک‌های 10Gbps به کار می‌رود، در حالی که SFP بیشتر برای Gbps1 است.
Single Mode بهتر است یا Multi Mode؟برای مسیرهای طولانی، Single Mode و برای مسیرهای کوتاه‌تر، Multi Mode انتخاب رایج‌تری است.
ماژول Compatible برای تجهیزات Cisco قابل استفاده است؟بله، در صورت سازگاری دقیق با مدل تجهیز و استاندارد لینک، می‌توان از آن استفاده کرد.
